Drague suceuse à désagrégateur

Cutter Suction Dredger (1)
Cutter Suction Dredger (22)
Cutter Suction Dredger (24)
Cutter Suction Dredger (21)
Cutter Suction Dredger (25)
Cutter Suction Dredger (27)
Cutter Suction Dredger (17)
Cutter Suction Dredger (23)
Cutter Suction Dredger (28)
Cutter Suction Dredger (16)
Cutter Suction Dredger (15)
Cutter Suction Dredger (20)
Cutter Suction Dredger (18)
Cutter Suction Dredger (19)
previous arrow
next arrow

La drague suceuse à couteaux Mavideniz est conçue pour draguer la roche, l’argile, le limon et le sable et pour utiliser là où le sol est trop dur pour les dragues suceuses traînantes. Drague suceuse dragueuse draguée mécaniquement par une tête de coupe rotative et appropriée pour la remise en état des terres, l’approfondissement des ports et la construction et l’expansion des ports et des canaux de navigation ou la tranchée de pipeline dans le fond marin, la construction d’îles de plage sacrificielles et bermes sous-marines, dragage de canal et de port, remise en état des terres et protection côtière, transfert des résidus miniers, récupération MFT et l’agriculture de boue (sables bitumineux), excavation de trous de gloire, tranchées pour les pipelines, pose et intervention de tuyaux et de câbles, placement de protection/intervention de pipeline, intervention de plate-forme et de tête, chutes et approches côtières, nettoyage environnemental, et.

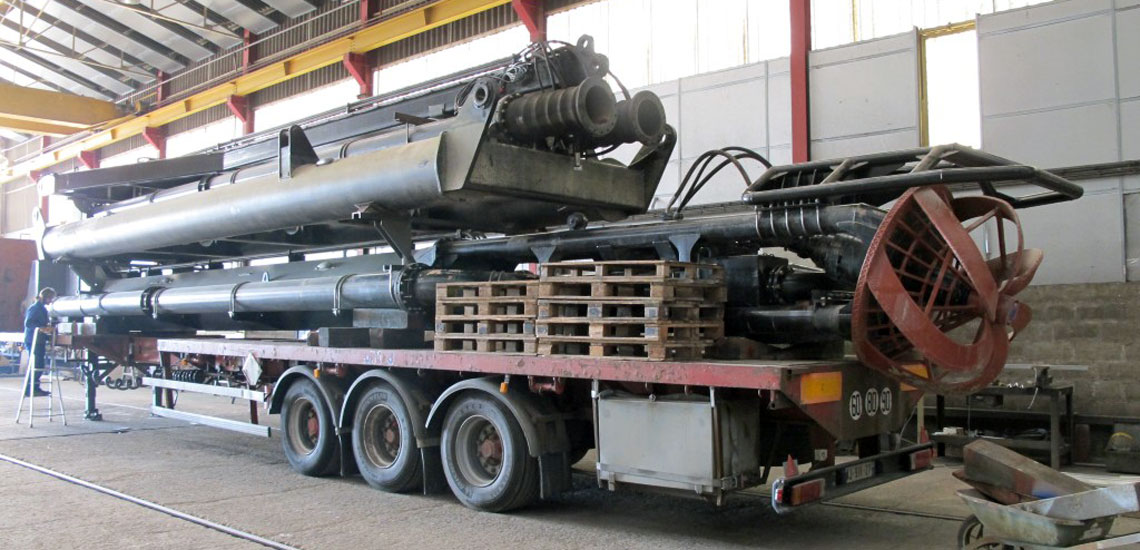

La profondeur de dragage dépend de la taille du dragueur. La profondeur de coupe standard du dragueur peut atteindre jusqu’à 25 m avec une échelle courte et des goujons, tandis qu’une profondeur d’aspiration profonde sur les fils peut atteindre 45 m. Vous pouvez travailler dans toutes sortes d’eaux, y compris dans les zones d’eau peu profonde. Toutes les parties de la drague suceuse à couteaux peuvent être transportées par route, rail ou mer. Commencez par la conception ; Cutter Suction Dredger a une excellente capacité de production de drague.

Les dragues seront manipulées par le maître de drague ; tous les instruments nécessaires et les dispositifs de direction sont ici installés à l’intérieur de la cabine de première classe de fonctionnement avec climatisation, amortisseurs pour minimiser les vibrations et le niveau de bruit, et également monté système de contrôle et de surveillance de drague, système de mesure de densité et de débit, contrôle automatique de coupe, contrôle de la position du tube d’aspiration, contrôle de l’aspiration et de chargement, la vitesse du mélange dans le tuyau de livraison et aussi Reporting – Data logging et Trending.

La drague aspirante peut être automotrice ou nécessiter un remorquage entre les chantiers. Tous les moteurs et cylindres hydrauliques fonctionnent avec une pompe à pistons radiaux entraînée par le moteur diesel. L’amélioration de l’efficacité et les économies de consommation de carburant sont spectaculaires par rapport aux dragues traditionnelles. La puissance installée est nettement inférieure à celle d’autres dragues de livraison similaire

pipelines. Le moteur diesel est un moteur diesel moderne contrôlé par ordinateur avec une faible consommation de carburant et des émissions de NOx et de suie.

En outre, drague d’aspiration de coupe, la profondeur de coupe peut être réduite ou augmentée, installation de flèche d’ancrage, ponton de chariot de pompage, installation d’aspiration simple avec pompe à eau à jet, connexion pivotante pour pipeline de décharge, grue à flèche pour changer les pièces de rechange de pompe, WC, lumières de navigation.

Après la livraison du navire, vous verrez la même performance et la même qualité des années et des années plus tard, aucun changement ; il y a une raison d’attraper la performance et la qualité ; nous ne choisissons pas des produits bon marché, choisir le meilleur matériel et les produits pour la construction du Fast Ferry, et aussi choisir les meilleurs ouvriers, ingénieurs. Nous pouvons organiser les conceptions pour votre profil opérationnel et vos besoins.

Caractéristiques

  • Faible maintenance, distribution électrique efficace et hautes performances
  • Pièces de rechange en stock
  • Faible coût par m3
  • Démontable et transportable par route, rail ou mer
  • Dents raffinées et design de pointe,
  • Un entraînement de pompe sûr et robuste
  • Presque toutes sortes de sols (sable, limon, argile, roche < 30 MPa)
  • Maintenance simplifiée, LONGUE DURÉE
  • Profondeur de dragage max. 45 m
  • La puissance de la tête de coupe varie de 25 kW à 500 kW
  • Une roche robuste est une drague automotrice de haute mer coupante conçue pour fonctionner dans les eaux abritées et côtières jusqu’à 15 miles au large.
  • Convient aussi bien aux eaux peu profondes qu’aux eaux profondes.
  • Cutter Suction Dredger Equipé pour travailler dans des climats chauds et tropicaux et des endroits isolés.
CSD 650CSD 500CSD 450CSD 400CSD 350CSD 300CSD 250
Capacity4.000 m3/h4.000 m3/h3.000 m3/h2.500 m3/h2.000 m3/h1.500 m3/h1.000 m3/h


Dredging Depth
min | max

3 m | 18 m2 m | 14 m1.5 m | 12 m1 m | 10 m1 m | 8 m1 m | 7 m1 m | 6 m
Total Installed Power2.779 Kw1.274 Kw946 Kw750 Kw480 Kw300 Kw230 Kw
Dredge Pump Engine1.825 Kw954 Kw746 Kw570 Kw370 Kw230 Kw230 Kw
Auxiliary Engine954 Kw320 Kw200 Kw180 Kw110 Kw70 Kw-
Cutter Power450 Kw180 Kw110 Kw75 Kw55 Kw40 Kw25 Kw
Main Generator45 Kw22.5 Kw19 Kw17.5 Kw13.5 Kw11 Kw9.5 Kw
Deck Crane5 T3 T2 T1.8 T1.5 T1 T-
Side Winch2 x 240 Kn2 x 120 Kn2 x 80 Kn2 x 50 Kn2 x 40 Kn2 x 35 Kn2 x 30 Kn
Ladder Winch1 x 240 Kn1 x 120 Kn1 x 80 Kn1 x 50 Kn1 x 40 Kn1 x 35 Kn1 x 30 Kn
Suction Pipe Diameter700 mm550 mm450 mm440 mm390 mm340 mm305 mm
Discharge Pipe Diameter650 mm500 mm450 mm390 mm340 mm310 mm260 mm
Length O.A. ( Ladder Up )43 m37 m32 m26 m23 m18 m17 m
Pontoon Length Over32 m26 m22 m18 m15 m12 m9 m
Width10 m7.6 m7.6 m5 m5 m4.5 m4 m
Depth2.8 m2.5 m2 m1.8 m1.5 m1.5 m1.5 m
Fuel Oil Tank58 m320 m316 m312 m38.5 m36 m33 m3
Total Weight380 T170 T120 T70 T55 T35 T30 T
Obtenez un devis
